產品介紹

側臺裝景行車又稱“側臺軌道吊機”。

后臺裝景行車又稱“后臺軌道吊機”、“后舞臺裝景行車”。

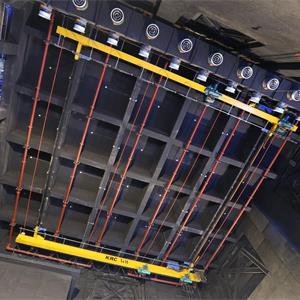

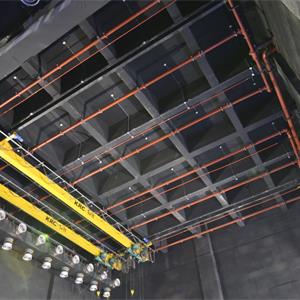

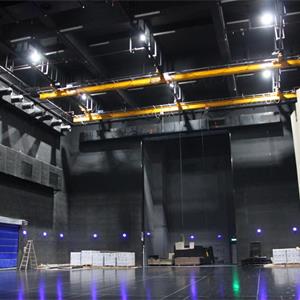

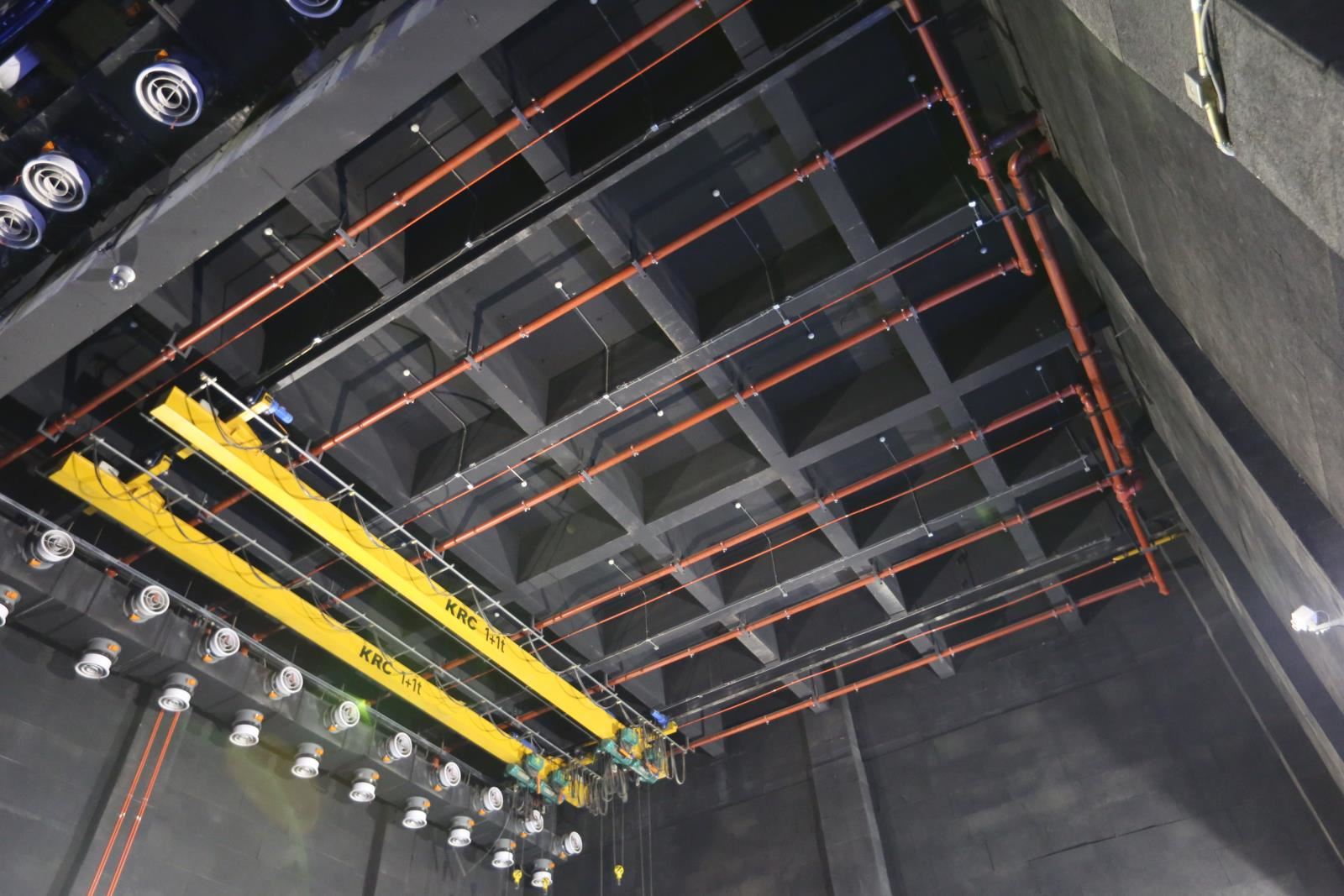

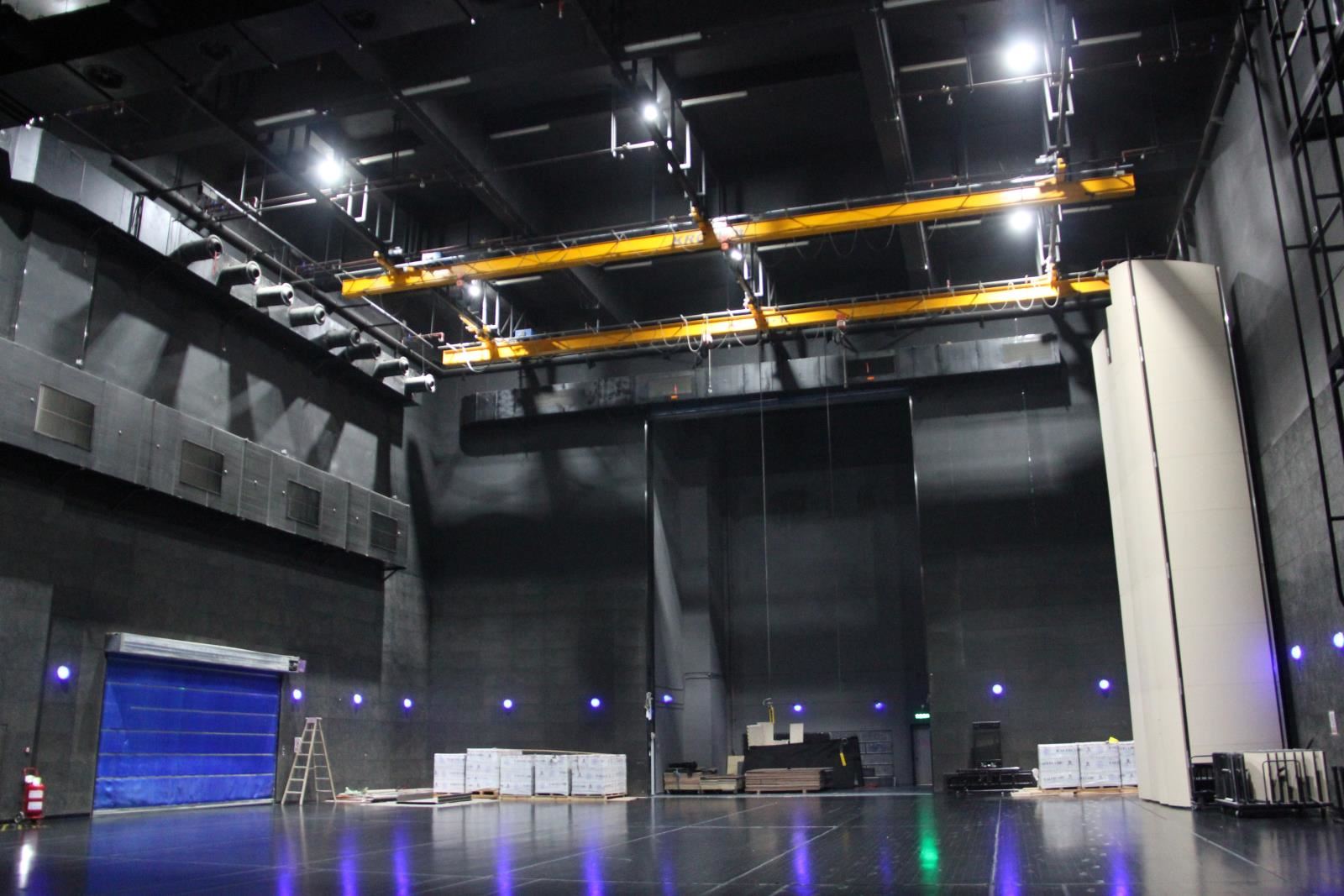

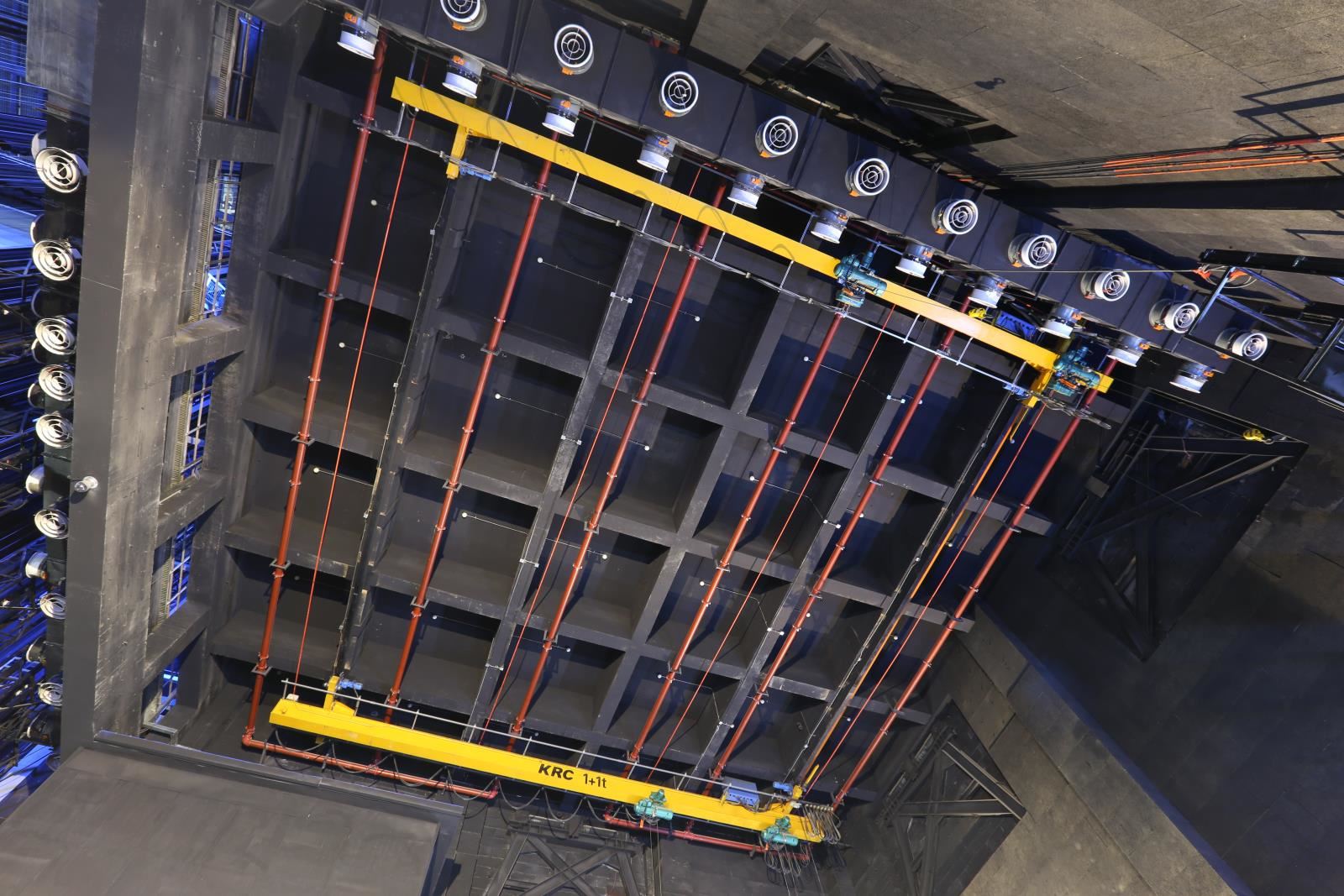

側臺裝景行車位于左右兩側側舞臺上空。行車用于大型或重型布景部件的裝配。

一般配置與功能

■  在2組軌道上各安裝2臺通用懸掛式起重機；每套懸掛式起重機上安裝2個電動葫蘆。

■  起重梁在固定軌道上左右行走。

■  電動葫蘆在起重梁上前后移動，并可垂直起吊重物。

■  軌道吊機具有獨立的控制系統，采用垂吊式操作盤對懸掛式起重機進行就地控制。

■  兩大車之間設置各種防碰等安全設施。

裝景行車是一個緊湊的單元。各個必要部件都合理的布置在卷揚機架中，整體結構穩固。

PLC或繼電控制鏈?zhǔn)降鯔C，BGV-C1標準或類似標準，從在縱軸上可移動的滑車懸掛下來； 縱軸在橫軸上可移動。

控制系統: 每個鏈?zhǔn)降鯔C配有單獨的一個控制系統和一個控制臺。所有功能通過控制臺可控。裝有一個緊急斷電按鈕并從驅動裝置上懸吊下來。電纜裝有適當?shù)膹埩ο?，包括一個由加強的、不易燃的塑料制成的抗震的盒子，它是抗腐蝕、耐油脂、燃料和抗堿。

橫軸和縱軸:橫軸與舞臺橫軸線平行。懸掛在側臺吊頂上。縱軸與舞臺縱軸線平行。通過支重輪懸掛在橫軸上并電子同步運行以防止纏繞和傾斜。限位開關從縱軸兩側停止滑車的行程。沿著橫軸的行程結束前將安裝閉鎖裝置激活開關。

側臺裝景行車主要包括:鏈?zhǔn)降鯔C、控制器、水平運動的驅動系統、齒輪、垂直運動的雙制動、水平運動的單制動、縱軸和橫軸包括相關支撐結構、滑車、支重輪、承重鏈、承重掛鉤、冷卻系統、接線箱、電纜、限位開關、過載保護裝置、標記和設備編號。

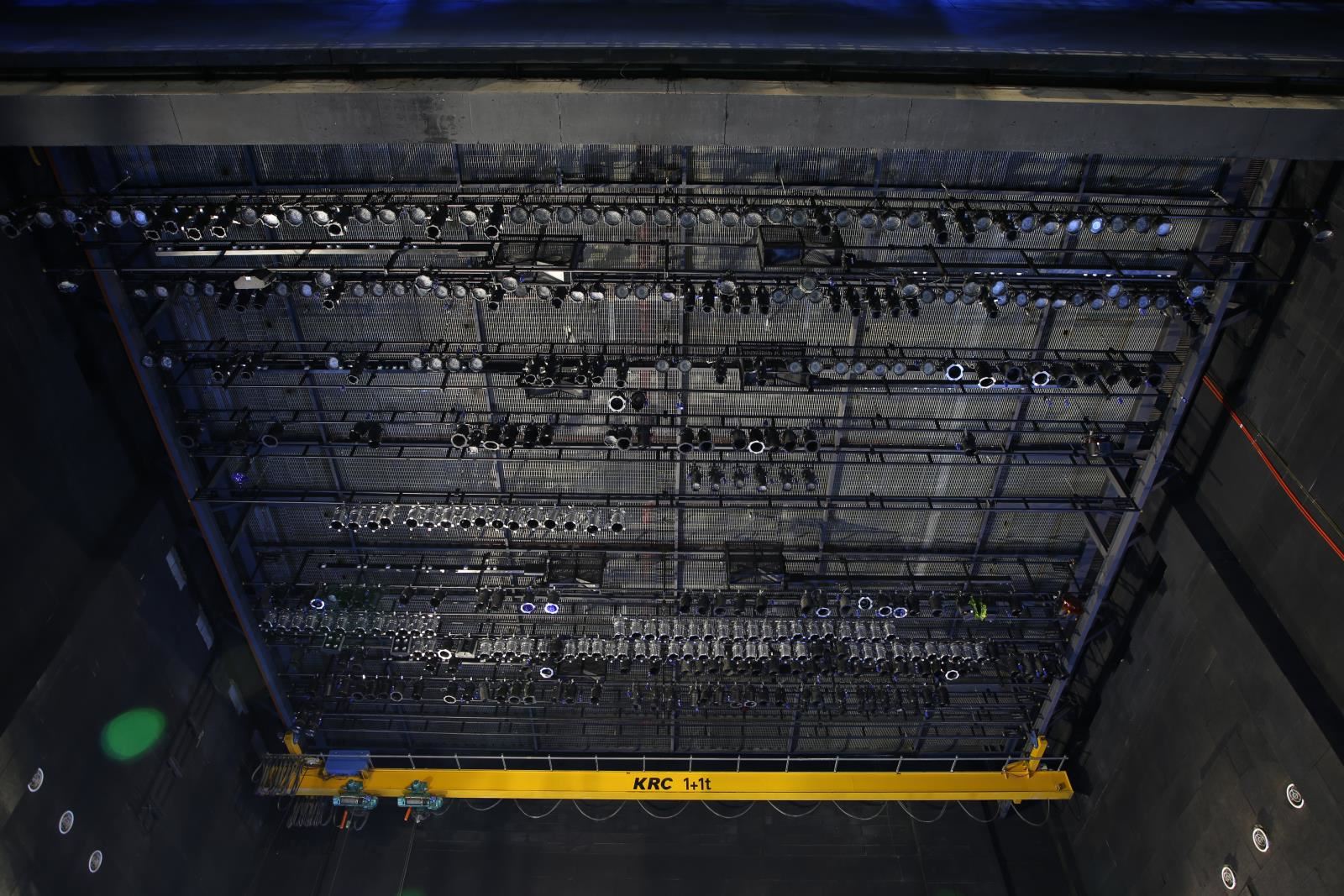

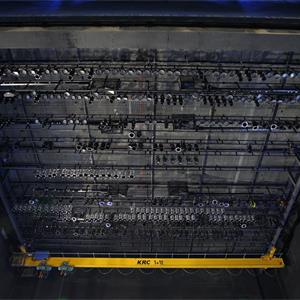

后臺裝景行車區別于側臺裝景行車在于使用位置不同。及，一般側臺裝景行車均配置兩套行車/吊機，而后后裝景行車配置一套和兩套的均有。因側臺裝景行車使用區域無其他設備干涉，而后臺除裝景行車，一般會有后舞臺燈景兩用吊桿，因后臺裝景行車的控制系統需考慮與燈景兩用吊桿動作的互鎖（出于節約投資考慮也可不設系統互鎖，而是通過管理來解決）。

技術參數/規格表
